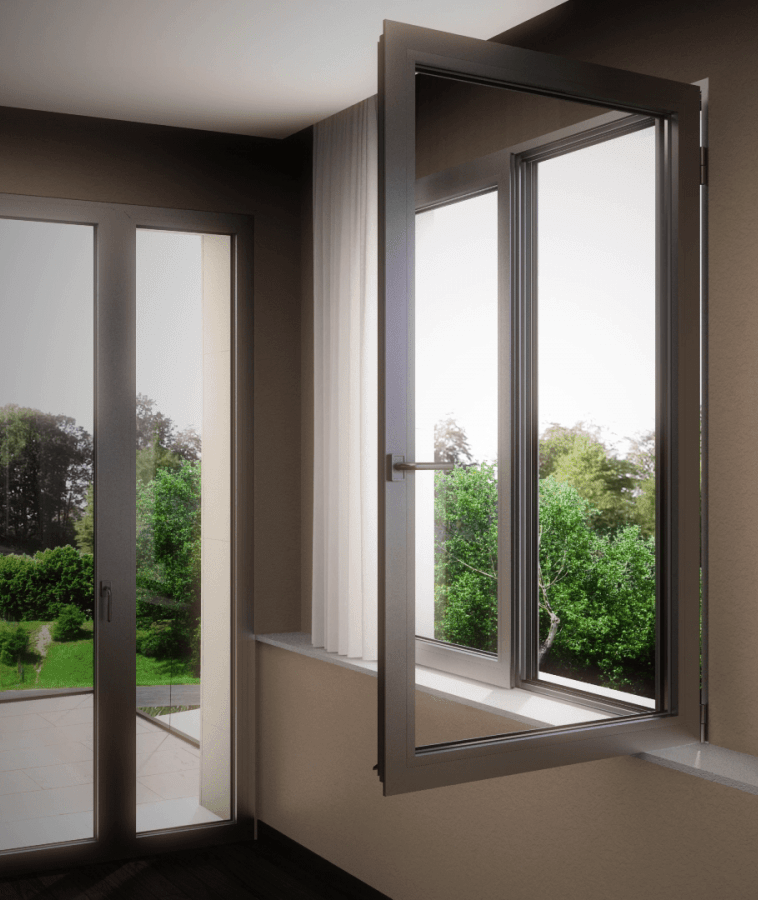

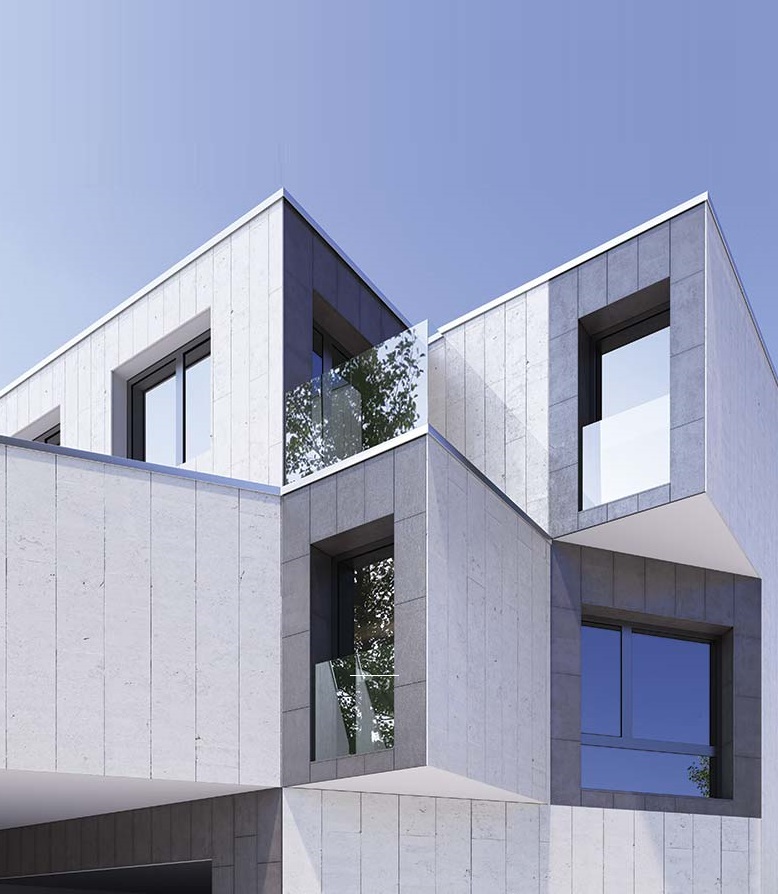

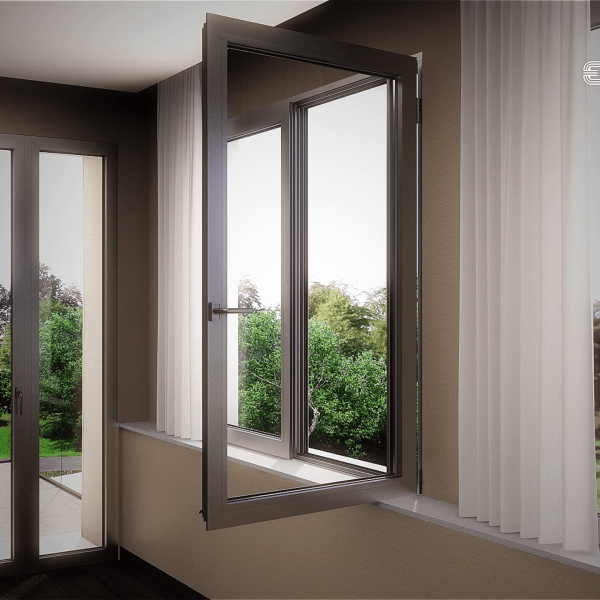

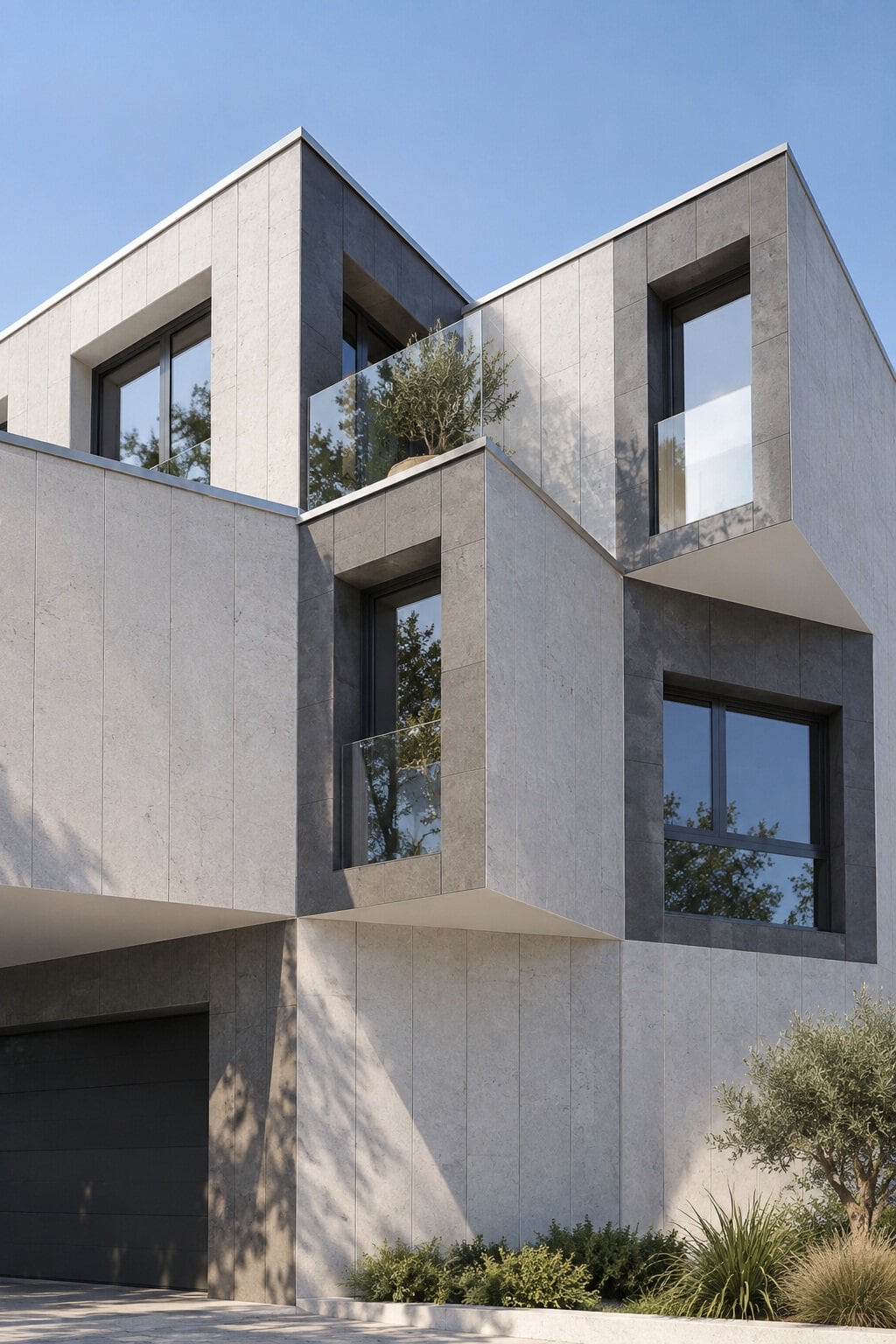

Το νέο ανοιγόμενο θερμομονωτικό σύστημα Europa Hybrid A40 SI αποτελεί την κορυφαία πρόταση της Europa όσον αφορά στα αρχιτεκτονικά συστήματα υψηλής θερμομόνωσης (Super Insulation). Ο σχεδιασμός των προφίλ εναρμονίζεται με τις σύγχρονες αρχιτεκτονικές τάσεις, καθώς προσφέρεται σε ίσιες γραμμές.
Ιδιαίτερη έμφαση έχει δοθεί στον σχεδιασμό της σειράς ώστε να παρέχει αυξημένη θερμομόνωση με Uf από 1,1W/m2K καθώς και αυξημένη ηχομόνωση.
Τα ειδικά σχεδιασμένα ελαστικά διπλής διέλασης από υλικό epdm σε συνδυασμό με expanded – epdm , όπως επίσης και η χρήση μονωτικών υλικών XPS και EPS εσωτερικά των θαλάμων επιτυγχάνουν σημαντική αύξηση της θερμομόνωσης. Επιπλέον οι ειδικού σχεδιασμού τάπες μπινί από υλικό EPDM επιτυγχάνουν άριστη στεγάνωση με το κεντρικό ελαστικό.
Η σειρά Europa Hybrid A40 SI παρέχεται με περιμετρικό μηχανισμό κλειδώματος για μέγιστη ασφάλεια.

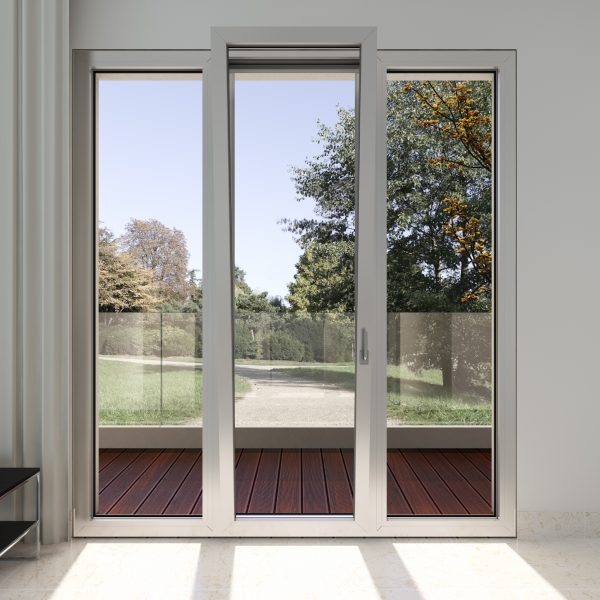

Η σειρά δίνει την πρόσθετη δυνατότητα κατασκευής ομοεπίπεδων πορτών εισόδου με εξωτερικό βαρέως τύπου μεντεσέ.

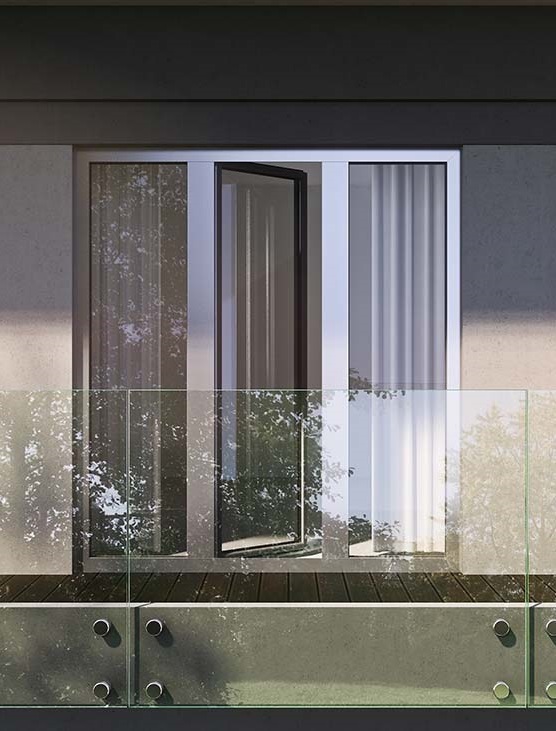

Αποτελεί την έκδοση του συστήματος με την τυπολογία του κρυφού φύλλου (Hidden Sash). Η κάσα είναι ειδικά σχεδιασμένη για να καλύπτει εξ’ ολοκλήρου το φύλλο, ώστε να μην υπάρχουν εμφανείς αρμοί εξωτερικά του κουφώματος.
Η ομοιομορφία φαίνεται ακόμη και στην επιλογή τυπολογίας ανοιγόμενου με σταθερό.
Το σύστημα αυτό, τόσο στη βασική του έκδοση όσο και στην τυπολογία με το κρυφό φύλλο, αποτελεί μέρος των επετειακών σειρών που φέρουν το λογότυπο 40 years Anniversary Series.
Συνοπτικά στοιχεία
- Ανοιγόμενο θερμομονωτικό σύστημα.
- Υψηλή, πιστοποιημένη θερμομόνωση με συντελεστή θερμοπερατότητας Uf από 1,1W/m2K.
- Πιστοποιητικά τυπολογιών για αεροπερατότητα, υδατοστεγανότητα και αντοχή σε ανεμοπίεση.
- Ορθογωνική σχεδίαση με 2 μεγέθη φύλλων και κάσας.
- Δέχεται 2πλο ή 3πλο (η έκδοση SI) υαλοπίνακα έως 44mm για υψηλά επίπεδα θερμομόνωσης και ηχομόνωσης
- Απόλυτη στεγάνωση με 3 σειρές ελαστικών διπλής διέλασης

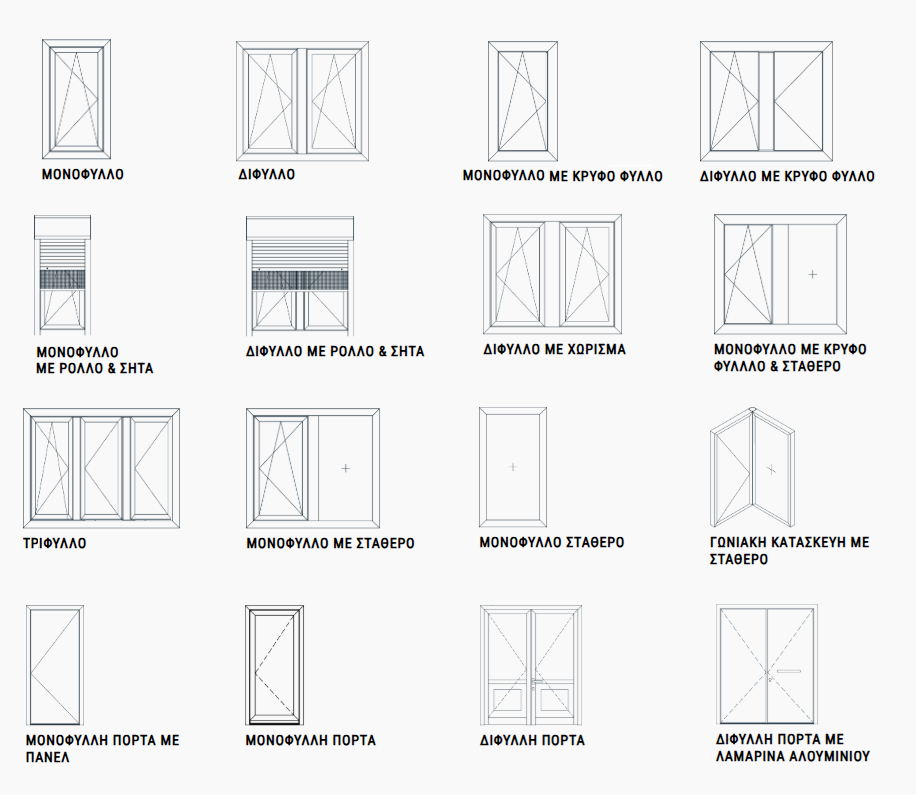

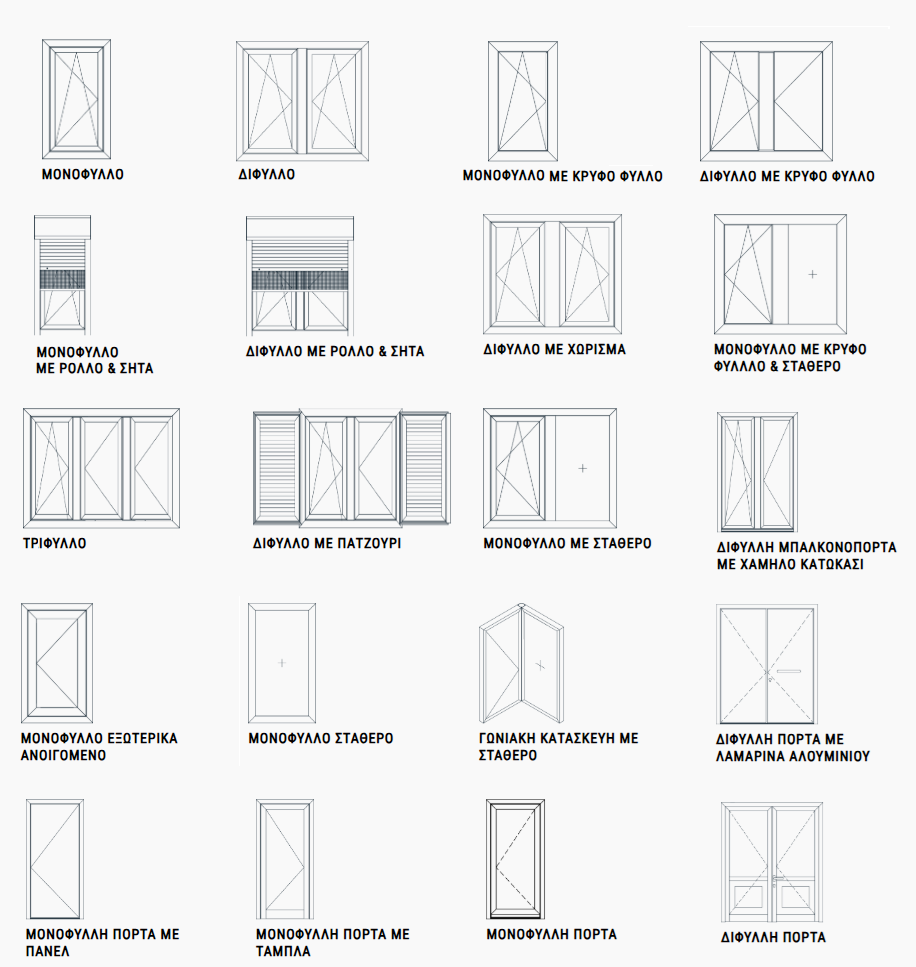

ΤΥΠΟΛΟΓΙΕΣ ΚΑΤΑΣΚΕΥΩΝ
- Πόρτες εισόδου.
- Ανοιγόµενα (µε ανάκλιση ή χωρίς).
- Ανοιγόμενα παράθυρα με κρυφό φύλλο.
- Σταθερά υαλοστάσια.
- Σύνθετες κατασκευές.
QUALICOAT: Πιστοποίηση διαδικασίας ηλεκτροστατικής βαφής.
DTI: Πιστοποίηση θερµοπερατότητας.
IFT Rosenheim: Πιστοποίηση αεροδιαπερατότητας, υδατοστεγανότητας και αντοχής σε ανεµοπίεση.
IFT Rosenheim:
Αεροδιαπερατότητα: ΚΑΤΗΓΟΡΙΑ 4.
Υδατοστεγανότητα: ΚΑΤΗΓΟΡΙΑ έως Ε900.
Αντοχή σε ανεμοπίεση: ΚΑΤΗΓΟΡΙΑ C5 / B5.
1. Σχεδιασµός των προφίλ µε ίσιες γραµµές.
2. Δύο μεγέθη φύλλων και δύο μεγέθη κάσας.
3. Χρήση πολυαμιδίων 34mm για αυξημένη θερμομόνωση.
4. Διαθέτει προφίλ κρυφού φύλλου.
5. Ομοεπίπεδα προφίλ πορτών εισόδου.
6. Προφίλ µε δυνατότητα χρήσης μηχανισμού περιμετρικού κλειδώματος για μέγιστη ασφάλεια.
7. Δυνατότητα τοποθέτησης διπλού ή τριπλού (η σειρά SI) υαλοπίνακα έως 44mm για υψηλά επίπεδα θερµοµόνωσης και ηχοµόνωσης.
8. Ειδικά σχεδιασμένο ελαστικό περιμετρικά του υαλοπίνακα για βέλτιστη θερµοµόνωση και στεγανοποίηση.
9. Τρεις σειρές ελαστικά μεταξύ κάσας και φύλλου για απόλυτη στεγάνωση.
10.Ειδικού σχεδιασμού τάπες μπινί από υλικό EPDM για καλύτερη στεγάνωση και εφαρμογή με το κεντρικό λάστιχο.
11. Ελαστικά διπλής διέλασης για μέγιστη θερμομόνωση (EPDM – Expanded EPDM).
12. Μέγιστη θερμομόνωση με χρήση μονωτικών υλικών XPS και EPS.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Κράμα αλουμινίου: AlMgSi-0.5 F22
Σκληρότητα: 12 Webster
Ελάχιστο πάχος βαφής: 75μm
Πάχος των προφίλ: 1,4-2mm
Ανοχές διαστάσεων σύμφωνα με: EN 12020-02
Διαστάσεις κάσας: 75mm X 50.6mm
Διαστάσεις φύλλου τζαμιού: 85mm X 75.5mm
Πάχος υάλωσης φύλλου τζαμιού: 24 έως 44mm
Πλάτος πολυαµιδίων: 34mm
Συντελεστής Θερµοπερατότητας πλαισίου: Από Uf=1,1 W/m2*K
Μέγιστες διαστάσεις φύλλου περιµετρικού µηχανισµού (ΠxΥ): 1,0m X 2,3m
Μέγιστο βάρος φύλλου περιµετρικού µηχανισµού: 140 Kgr
ΘΕΡΜΟΜΟΝΩΣΗ ΑΕΡΟΔΙΑΠΕΡΑΤΟΤΗΤΑ ΗΧΟΜΟΝΩΣΗ ΑΝΤΟΧΗ ΣΕ ΑΝΕΜΟΠΙΕΣΗ ΥΔΑΤΟΣΤΕΓΑΝΟΤΗΤΑ ΑΣΦΑΛΕΙΑ |
